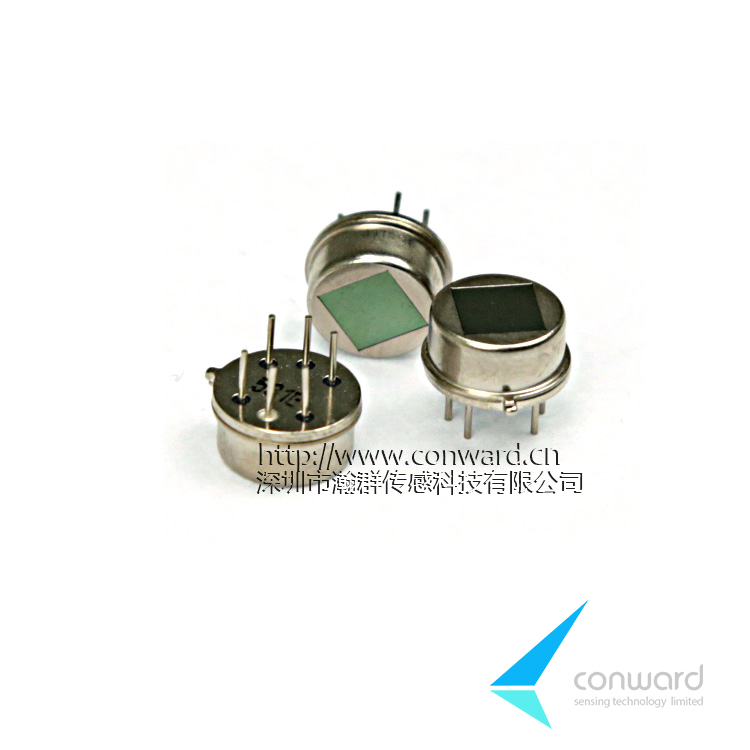

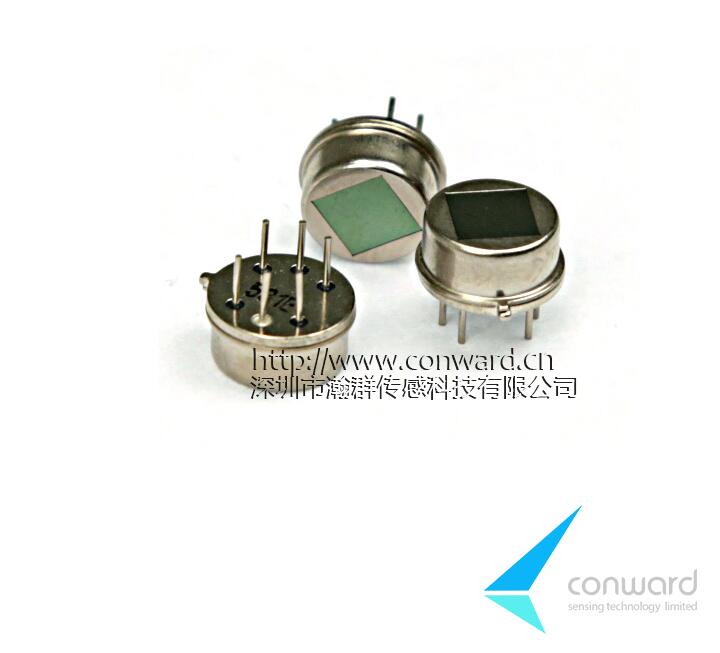

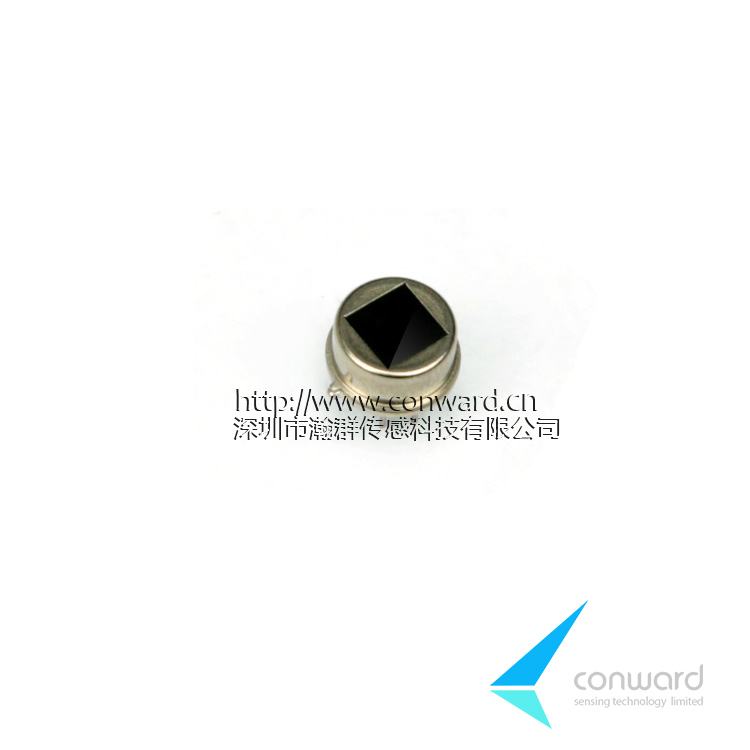

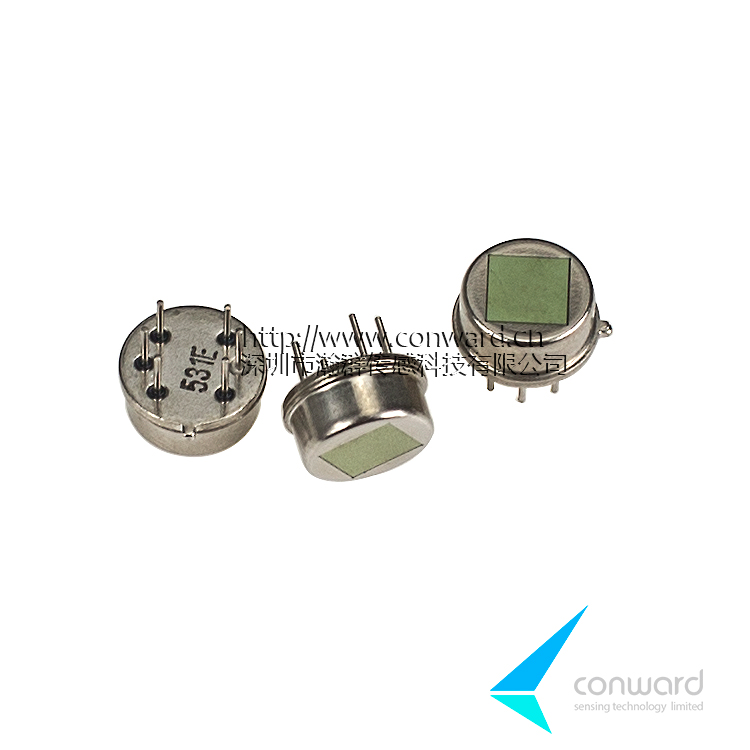

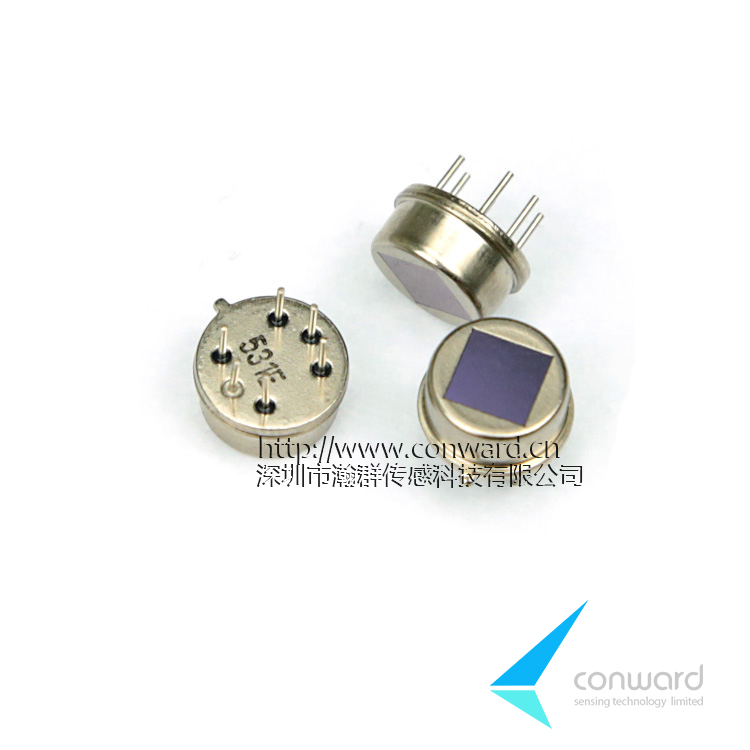

字智能热释电传感器S906
一、概述
数字智能热释电传感器S906，采用专用模数混合处理集成电路作为内置处理
芯片，该集成电路组合了单个被动红外热释电移动探测器所需要的完整功能。
高输入阻抗的输入端用于接入热释电敏感元，热释电信号被转换成16 位的
数字信号，并被进一步进行数字带通滤波处理，然后和可调节的阈值做比较获得
移动探测信号，移动探测信号从一个推拉式REL 输出端输出，一个数字式输入端
允许REL 输出或者禁止REL 输出，可作为转换照度控制端，灵敏度和延迟时间可
以在对应的输入端用直流电压来设定，灵敏度设定端的电压被转换成7 位分辨率
的数字值，延迟时间设定端电压被转换成4 位分辨率的数字值，分成16 档延迟
时间选项。所有的信号处理都在芯片上完成。
二、特点
采用数字信号处理技术对热释电信号进行处理。
采用二路差分高输入阻抗输入端作为传感器敏感元输入。
采用一个 16 位的高精度AD 转换器把敏感元产生的电压信号转换成数字信
号。
采用一个二阶巴特沃斯带通滤波器，对AD 转换器输出的数字信号进行滤波，
有效过滤各种原因产生的低频和高频噪声干扰。
由于信号处理全部在屏蔽的管壳内完成，具有更强的抗射频干扰能力。
灵敏度阈值、定时时间可通过外部分压电阻调节。
具有光照度传感器输入端可以控制传感器在环境照度低于设定照度时工作。
低电压、低功耗。
三、用途
室内灯、走廊、楼梯灯等的自动照明控制
太阳能自动感应灯
自动门
红外移动入侵检测器
物联网红外移动探测
摄像机自动控制
玩具
数码相框、楼宇广告屏自动控制
电脑、电视机、冰箱、空调、饮水机等家用电器自动控制
占位检测
汽车防盗系统
四、性能参数
1．绝对最大额定值
超过下表的绝对最大值，会导致器件永久性的损坏，暴露在绝对最大额定值下，
会影响器件的可靠性。
参量 符号 最小值 最大值 单位
电源电压 VDD -0.3 3.6 V
工作温度 TS
T
-20 50 ℃
任何引脚极限 Iin -100 100 mA
存储温度 TS
T
-30 60 ℃
信号典型值：6KV/W
噪声典型值：40uv（0.4-7Hz）
2．工作条件 (T=25°C, 除另有规定外)
参量 符号 最小值 典型值最大值 单位 备注
电源电压 VDD 2.7 3.3 V
工作电流 IDD 15 μA
输出 REL:信号输出端
输出低电
流
IOL 10 mA VOL<1V
输出高电
流
IOH -10 mA VOH>(VDD-1V)
REL 的高
电平输出
延时时间
TOH 2.3 4793 s 由ONTIME 所
加电压控制
