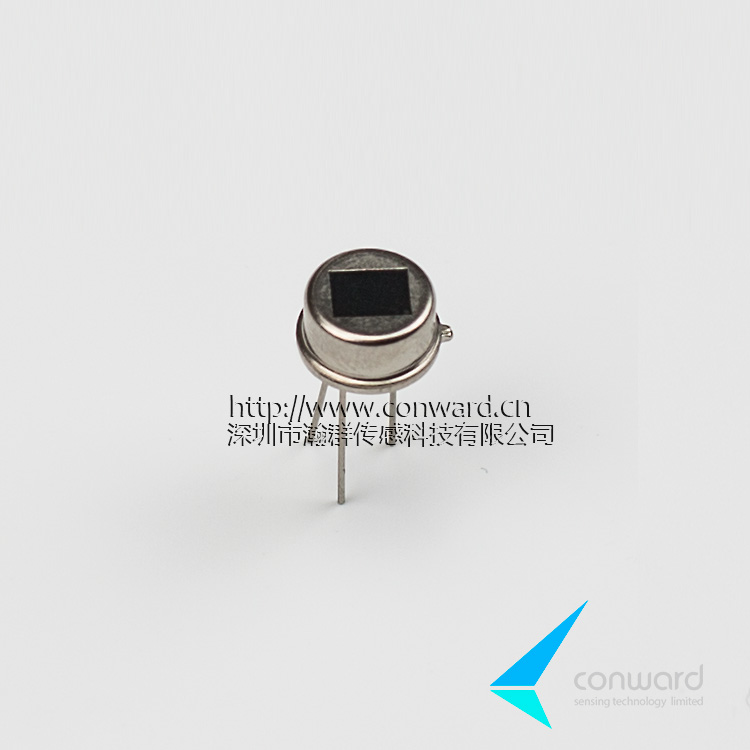

型号： PD632
产品说明： 该传感器采用热释电材料极化随温度变化的特性探测红外辐射，采用双灵敏元互补方法抑制温度变化产生的干扰，提高了传感器的工作稳定性。
型号 PD632
灵敏元面积 2.0×1.0mm2
基片材料 硅
基片厚度 1mm
工作波长 7.0-14μm
平均透过率 ＞72%
输出信号 ＞2.0V
(420°k黑体1Hz调制频率0.3-3.0Hz 带宽72.5db增益)
噪声 ＜100mV
(mVp-p) (25℃)
平衡度 ＜15%
工作电压 2.2-15V
工作电流 8.5-24μA
(VD=10V,Rs=47kΩ,25℃)
源极电压 0.4-1.1V
(VD=10V,Rs=47kΩ,25℃)
工作温度 -30℃- +70℃
保存温度 -40℃- +80℃
视场 155°×145°
使用 1、上述特性指标是在源极电阻R2=47KΩ条件下测定的，用户使用传感器时，可根据自己的需要调整R2的大小。
2、注意灵敏元的位置及视场大小，以便得到最佳光学设计。
3、所有电压信号的测量都是采用峰一峰值定标。平衡度B中的EA和EB分别表示两个灵敏元的电压输出信号的峰一峰值。
4、使用传感器时管脚的弯曲或焊接部位应离开管脚基部4mm以上。
5、使用传感器前，应先参考说明书，尤其要防止接错管脚。
